分割式高效精馏床

　　一、 简介

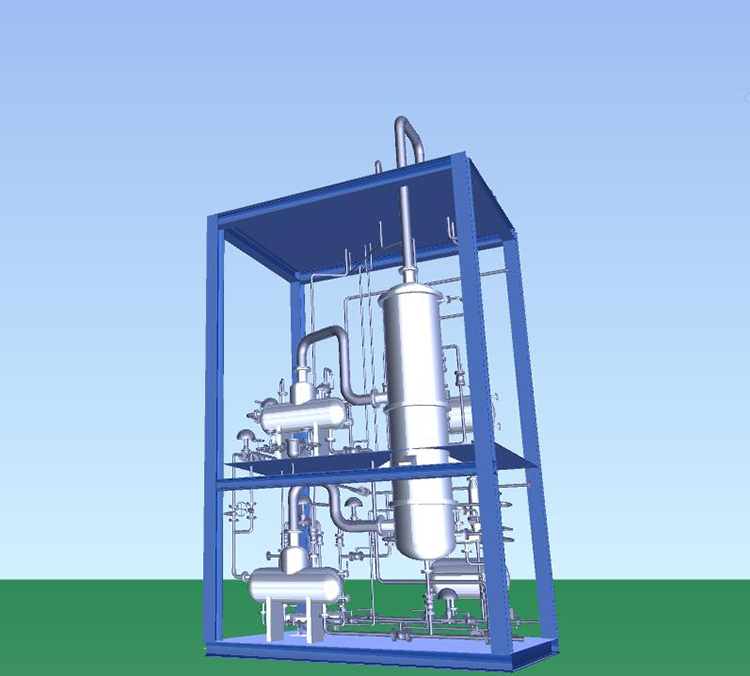

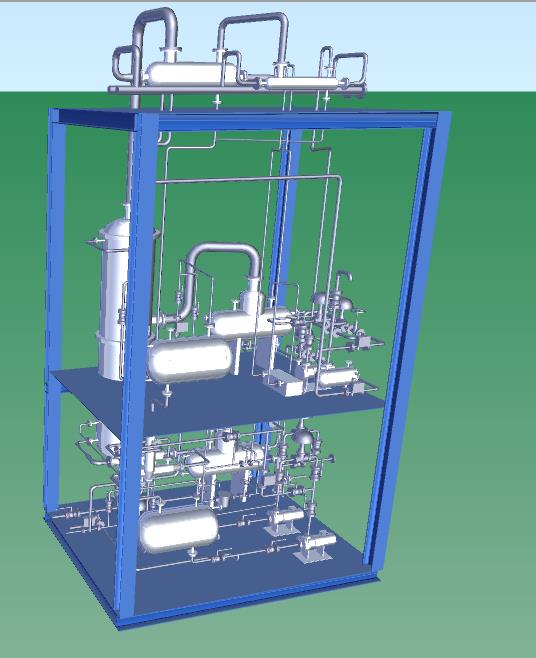

　　分割式高效精馏床为我公司最新设计开发的整套撬装设备，该装置中的精馏塔内部具有特殊结构，能够确保在塔径扩大的同时具有与小直径塔(试验塔)相同的分离效率，同时显著缩短塔体高度。

　　二、 适用的溶剂特点

　　1、 批量小，日产量少，处理量50L/h到500L/h;

　　2、 结构复杂，常含有两三种甚至更多的溶剂;

　　3、 物性复杂，含盐、蛋白等固体物质;

　　4、 厂房空间小，每层在8-10米。

　　三、 与普通精馏塔的不同点

　　1、效率比对：

　　1米填料相当于20-30块理论板;

　　1米填料相当于6-8米普通填料(例如规整丝网CY700)。

　　2、塔高比对：以甲醇和水溶液为例

　　原料组成：甲醇含量：60-80%

　　处理要求：甲醇产品含量：≥99%;废水中甲醇含量≤0.05%。

　　普通精馏塔需要的高度为：17-18米。

　　高效精馏塔需要的高度为：6.5米。

　　3、附属设备比对

　　再沸器和冷凝器等均采用高效换热器，换热效果好的同时减小占地面积。

　　5、 安装方式比对

　　装置根据运输要求会分成几个模块，运到现场后只需将几个模块进行连接，连接模块拼接处的管路，再接上蒸汽和冷却水管线即可使用，安装方便快捷。

　　四、 与普通精馏塔的相同点

　　1、 处理要求完全与普通精馏塔相同，保证了产品的品质以及满足废水中COD的排放要求;

　　2、 装置采用模块化设计，根据不同的需求加装不同的模块，从而实现普通精馏塔可以做到的共沸精馏、萃取精馏、真空精馏、变压精馏等多种精馏工艺。

　　五、 与超重力床的对比

　　1、 超重力床的优缺点：

　　(1)、超重力床是根据旋转产生的离心力作为传质的推动力，因此降低了设备高度，具有空间优势;

　　(2)、由于其自身特点，该设备为动设备，需要采用电机，就必然会产生安全隐患，包括防爆、人身防护等。同时设备的维修保养工作量也大幅增加;

　　(3)、超重力床的分离精度不高，只能处理组分相对简单，对产品及废水中溶剂的含量要求不高的场合。

　　2、 高效精馏床的优势：

　　(1)、装置是在精馏原理的基础上，通过对精馏塔内部结构的改变来达到提高精馏塔效率的目的，从而降低塔的高度，减小占地面积，占地面积约为3.5×4.0米;

　　(2)、除了泵以外没有其他动设备;除了加热器以外其余设备均为常压，设备管理简单;

　　(3)、所有设备均在框架内，便于维护并减少安全隐患;

　　(4)、装置采用PLC控制系统，实现自动化控制，控制精度高稳定性好;

　　(5)、分离精度高，处理要求完全与普通精馏塔相同，达到产品的回用要求同时降低废水中的溶剂含量，一般溶剂在废水中的含量可以达到0.05%，减少了后期环保处理的压力。

　　六、 总结

　　分割式高效精馏床通过设备结构设计的改变，减小了设备高度和占地面积、分离效果好、适用于多种精馏工艺、控制精度高、操作简便、安全性强、维护及安装方便，广泛适用于制药和化工行业。

　　合作单位：河北工业大学化学工程研究所
